INSTRUKCJA MONTAŻU ROWERKÓW DZIECIĘCYCH BMX

BRIGHT, TOMABIKE, VELOZ, MATRIX, MAXLLER I PODOBNYCH

Instrukcja jest odpowiednia dla rowerków dziecięcych o rozmiarze koła 12", 14", 16", 18", 20".

Staraliśmy się tutaj przedstawić montaż rowerka możliwie dokładnie krok po kroku uwzględniając prawidłową kolejność poszczególnych czynności. Przy sprawnym posługiwaniu się wkrętakiem i kluczami cały montaż nie powinien zająć więcej niż 30-40 minut.

Pamiętaj!!! Sprawdzaj pewność zamontowania wszystkich śrub, wkrętów i elementów składowych rowerka. Nie tylko tych wskazanych w niniejszej instrukcji, ale i zmontowanych fabrycznie. Od tego zależy bezpieczeństwo Twego dziecka.

Niektóre elementy niniejszej instrukcji mogą nie odpowiadać w pełni Twojej wersji / modelowi rowerka, jest to instrukcja podglądowa mająca pokazać jak rowerek powinien być zmontowany.

montaż rowerka BMX   Rozpakuj rowerek, i wszystkie elementy, rozłóż je tak, aby mieć pełen obraz - z jakich elementów składa się rowerek i każdy z nich mieć "pod ręką".

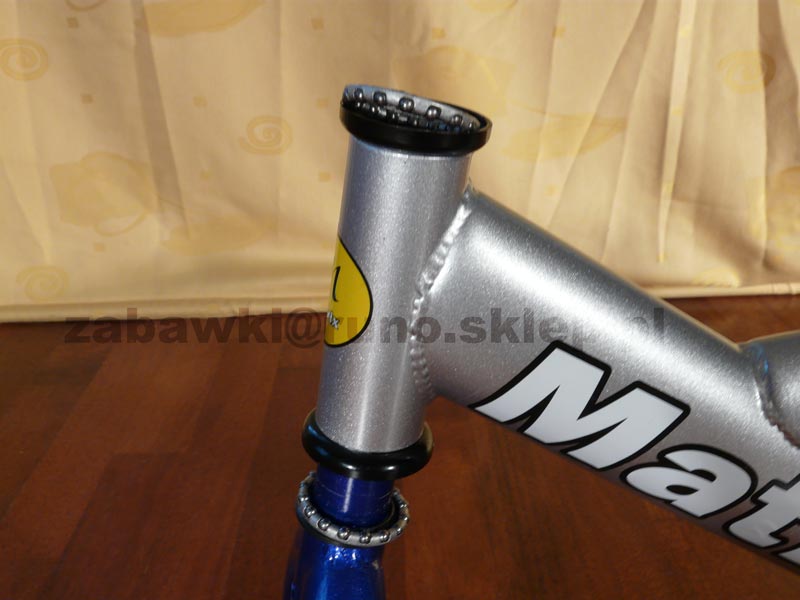

montujemy rowerek BMX   Zamontuj widelec przedniego koła w ramie roweru wsuwając go od dołu. Zwróć uwagę na sposób ułożenia wianuszków łożysk (kulkami do siebie).
montujemy rowerek BMX   Dokręć okrągłą nakrętkę mocującą widelec i ustalającą łożyska kierownicy. Dokręć ją ręcznie tak, aby kolumna kierownicy obracała się bez jakichkolwiek luzów, jednak również bez oporów.

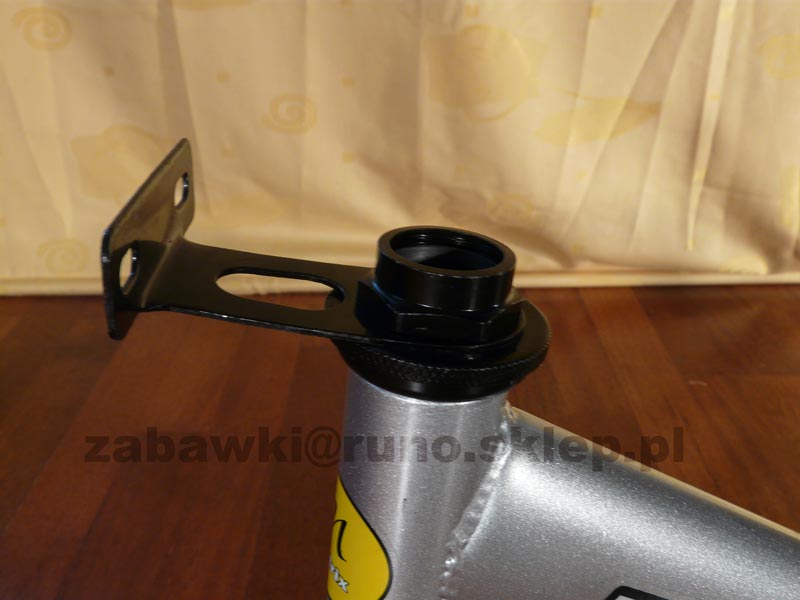

montujemy rowerek BMX   Załóż górny wspornik koszyka. Zwróć uwagę na ząbek we wsporniku i wycięcie w kolumnie kierownicy
montujemy rowerek BMX

Dociśnij całość kolumny kierownicy dużą nakrętką za pomocą klucza nastawnego. Ponownie sprawdź, czy kierownica obraca się bez oporów i luzów.

W razie konieczności korekty dociśnięcia łożysk, poluzuj górną nakrętkę i skoryguj docisk nakrętką okrągłą. Powtórnie mocno dociśnij górną nakrętkę blokującą całe zamocowanie kolumny kierownicy.

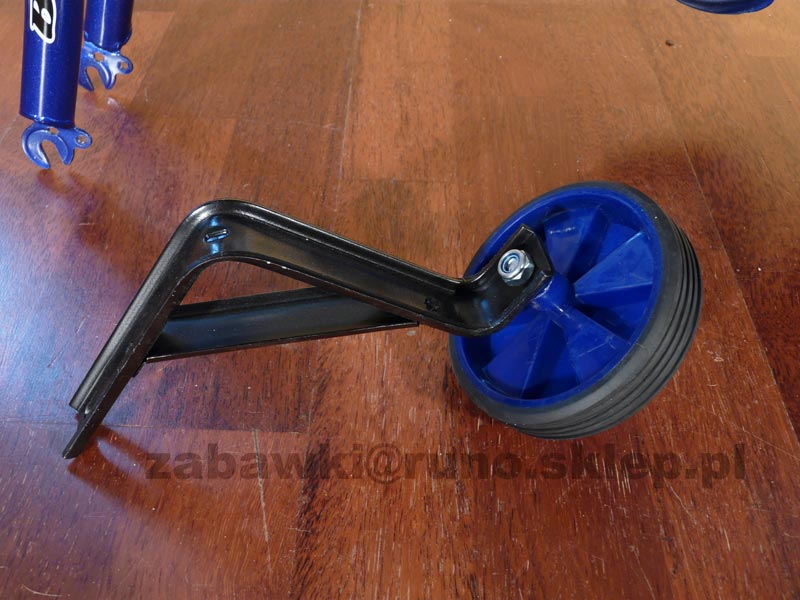

montujemy rowerek BMX   Zamontuj oba kółka boczne na ich wsporniki. Mocno dokręć nakrętki i sprawdź czy kółka bez problemu się obracają.
montujemy rowerek BMX

Aby zamontować kółko boczne najpierw z ośki tylnego koła odkręć zewnętrzną nakrętkę samokontrującą. Załóż prostokątną podkładkę ustalającą położenie wspornika kółka.

Zwróć uwagę, że jedna podkładka jest lewa, druga prawa i musi ona swoim ząbkiem trafić w otwór w ramie rowerka.

montujemy rowerek BMX   Na podkładkę załóż wspornik z kółkiem bocznym i mocno dociśnij nakrętką samokontrującą. Powtórz tą i poprzednie czynności dla drugiego kółka bocznego.
montujemy rowerek BMX   Przykręć pręty podtrzymujące tylny błotnik za pomocą grubszych śrub z sześciokątnym łbem.
montujemy rowerek BMX

Przygotuj ośkę przedniego koła. Zwróć uwagę na ułożenie wianuszków łożysk oraz nakrętek-tulejek ustalających położenie łożysk.

Zwróć uwagę na kolejność nakrętek i sposób ułożenia zewnętrznych podkładek z zębem blokujących oś koła.

montujemy rowerek BMX

Zdejmij z tak przygotowanej ośki połowę elementów i załóż ją do piasty koła. Spowrotem załóż wianuszek łożyska, nakrętkę centrującą (uwaga na sposób założenia), cienką nakrętkę blokującą.

Dociśnij z jednej i drugiej strony koła najpierw nakrętki centrujące wianuszki łożysk, następnie zablokuj je cienkimi nakrętkami kontrującymi.

Sprawdź bardzo dokładnie czy koło obraca się swobodnie ale bez jakichkolwiek luzów. W razie potrzeby popraw docisk i kontrowanie.

montujemy rowerek BMX   Załóż podkładkę z zębem blokującą oś koła i zewnętrzną nakrętkę samokontrującą. Nie dociskaj ich jeszcze.
montujemy rowerek BMX

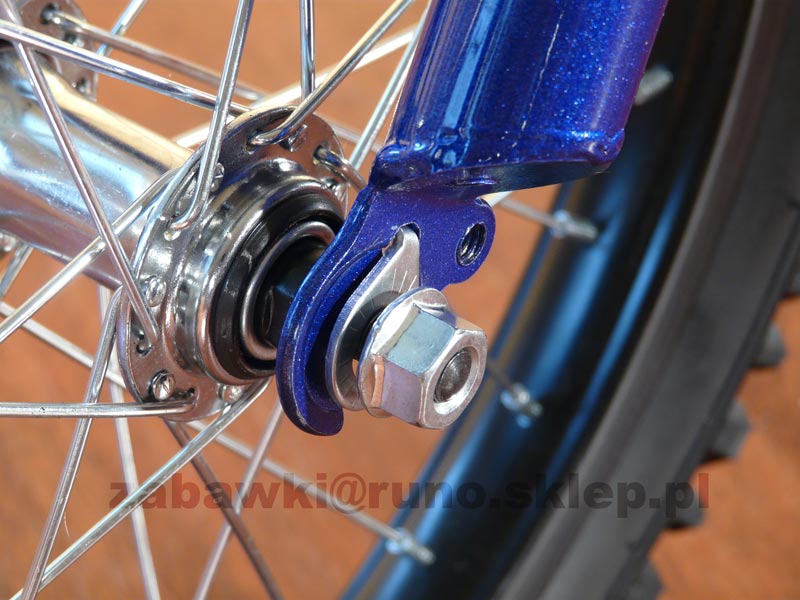

Załóż koło wraz ze zmontowaną piastą na widelec. Położenie podkładki z zębem blokującej oś koła widać na zdjęciu. Ząb podkładki powinien trafić w odpowiedni otwór w widelcu.

Dokręć mocno nakrętki samokontrujące.

montujemy rowerek BMX   Zamontuj pedały zwracając uwagę na oznaczenia na pedałach "L"-lewy "R"-prawy.
montujemy rowerek BMX   Załóż błotnik przedni w sposób pokazany na zdjęciu i przykręć na razie tylko pręty podtrzymujące go (śruby grubsze z sześciokątnym łbem).
montujemy rowerek BMX   Ze śruby mocującej hamulec przedni zdejmij część nakrętek i podkładek i załóż hamulec od przodu - jak pokazano na zdjęciu.
montujemy rowerek BMX   Dokręć hamulec od tyłu widelca mocując jednocześnie błotnik przedni. Kolejność podkładek taka jak na zdjęciu.
montujemy ROWEREK bmx   Przygotuj wspornik kierownicy, jak pokazano na zdjęciu.
montujemy rowerek BMX   Zamontuj wspornik a następnie na nim kierownicę.

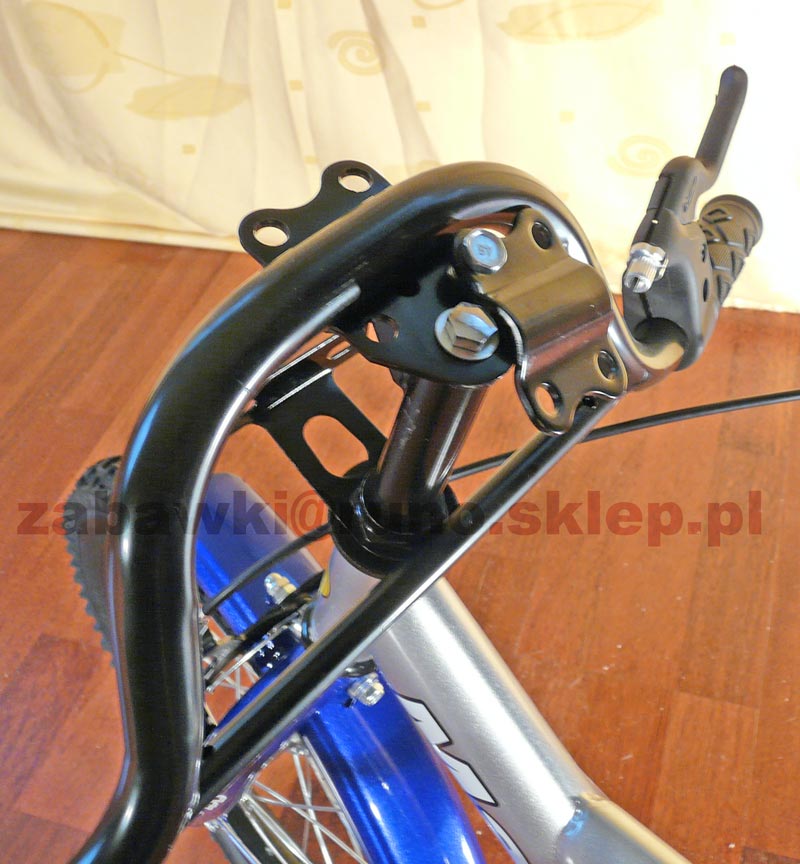

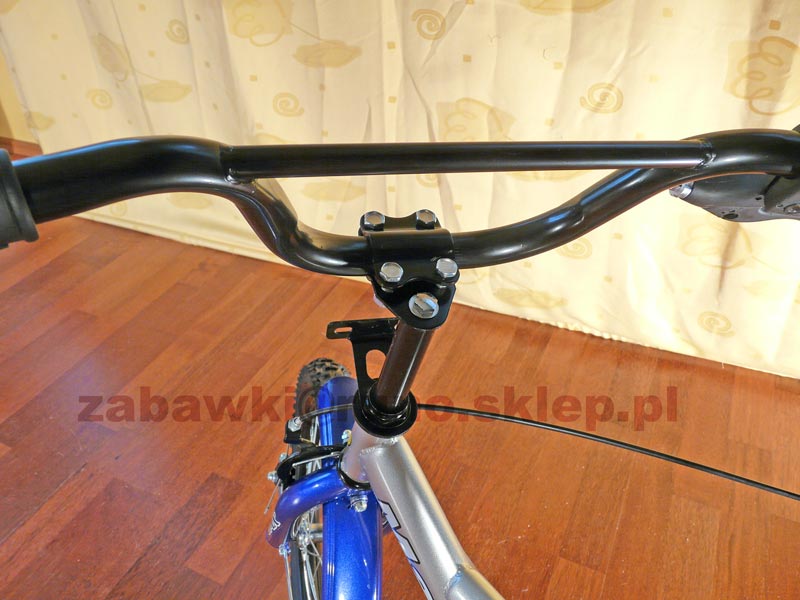

montujemy rowerek BMX   Wyreguluj kierownicę i dociśnij cztery śruby dbając o równomierny ich docisk. Mocno dokręć śrubę blokującą wspornik kierownicy w kolumnie kierownicy.
montujemy rowerek BMX   Poluzuj nakrętkę blokującą linkę przedniego hamulca.

montujemy rowerek BMX

montujemy rowerek BMX

  Delikatnie nieco wyciągnij linkę od strony kierownicy i umieść ją w dźwigni hamulca jak na zdjęciach.
montujemy rowerek BMX   Jedną ręką ściśnij szczęki hamulca tak aby ledwo dotykały do obręczy koła. Drugą ręką naciągnij linkę przy szczękach hamulca i zablokuj ją uprzednio poluzowaną nakrętką. Po puszczeniu szczęk, pomiędzy obręczą koła a okładzinami hamulców powinna pozostawać niewielka szczelina.
montujemy rowerek BMX   Zamontuj tylne światełko odblaskowe do bagażnika. Nie dokręcaj nakrętki zbyt mocno aby nie połamać światełka.
montujemy rowerek BMX   Przykręć bagażnik do ramy. Najpierw bliżej siodełka - śruby cieńsze z sześciokątnymi łbami...
montujemy rowerek BMX   ...następnie śruby grubsze z sześciokątnymi łbami mocujące wsporniki bagażnika przy piaście tylnego koła.
montujemy rowerek BMX   Zamocuj sztycę siodełka w ramie roweru. Jeśli Twój rowerek jest wyposażony w prowadnik, to jest to również moment na jego zamocowanie na sztycy.
montujemy rowerek BMX   Zamocuj siodełko na sztycy. Wyreguluj jego położenie i mocno dociśnij nakrętkę.
montujemy rowerek BMX   Lekko poluzuj przednią nakrętkę przedniego hamulca. Załóż dolny wspornik koszyka i dociśnij nakrętkę.
montujemy rowerek BMX   Przymocuj koszyk do dolnego i górnego wspornika jak na zdjęciu czterema zwykłymi śrubkami + podkładki + nakrętki.
montujemy rowerek BMX   Zamontuj dzwonek, lusterko i ochraniacze piankowe na kierownicy.
Oto jest - Twój rowerek ;)

Przed oddaniem rowerka dziecku, jeszcze:

  • Pamiętaj o sprawdzeniu wszystkich śrubek i połączeń.
  • Sprawdź czy kierownica obraca się bez luzów i bez oporu.
  • Sprawdź czy przednie koło na swojej piaście obraca się luźno i bez oporów.
  • Ewentualnie skoryguj regulację przedniego hamulca, wysokości kierownicy, wysokości siodełka, wysokości kółek bocznych.

Życzymy miłej nauki jeżdżenia i świetnej zabawy.
